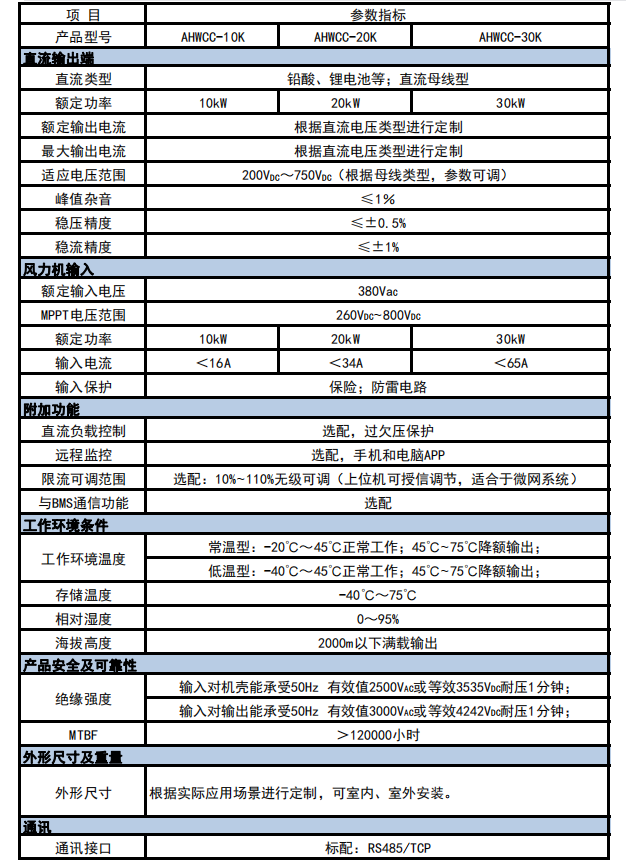

风力发电机 电控设备
远程监控系统

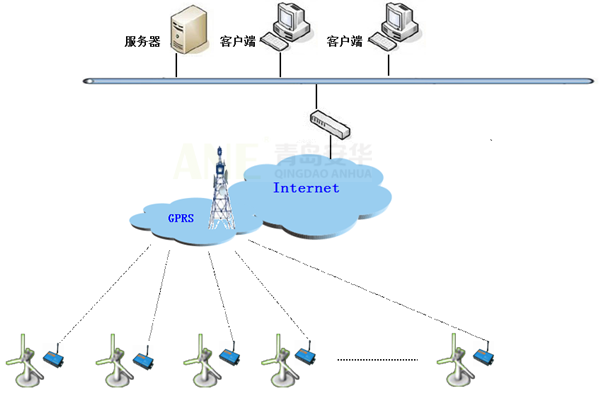

架构图
       采用远程无线监控的方式,利用覆盖全球的移动公司GPRS网络平台,将风力发电机的各个参数,包括环境风速、电网电压、发电机转速、入网电流、入网功率、入网累计发电量、刹车状态、逆变器状态等,通过无线设备将数据端发往调度中心的数据中心服务器上的数据库,并通过监控软件对数据进行实现监控、报警、报表统计、曲线分析、数据总貌等多项功能。服务器支持B/S远程访问。

系统功能

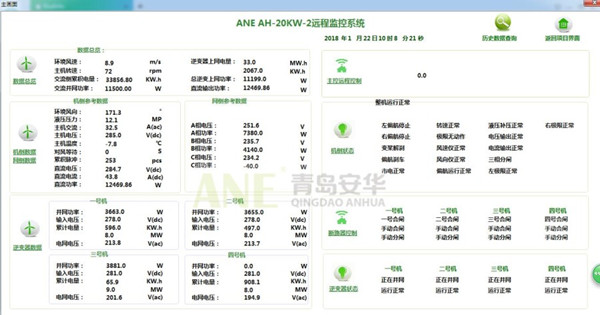

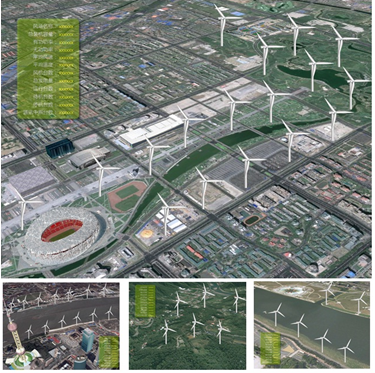

1、实时数据显示
       以报表、图形动画等多种形式显示当前的实时数据,并可以通过右侧导航切换不同的监控设备。数据实时刷新,能快速的获得风力发电机的环境风速、电网电压、发电机转速、入网电流、入网功率、入网累计发电量、刹车状态、、逆变器状态等参数。

       选择支持视频嵌入,能过通过视频服务器获得现场风力发电机的实时视频信息,以便直观掌握风力发电机的运行情况。



2、历史数据报表

       支持多种形式的报表查询,实现重要参数的日报、月报、季报及年报等。报表格式灵活,能方便的构建各种复杂报表。监控软件支持文本编辑框、下拉框、表格、复选框等各类Windows控件,能够实现较好的查询交互界面。


       历史数据支持两种保存方式:变化率保存和时间间隔保存,采用两级压缩的方式,在保证数据完整性的前提下,将数据所占的空间降到最低。
历史数据查询能做到秒级响应,一次能过查询上万条记录,便于数据的分析与跟踪。报表支持打印,并能够导出excel文件或者图片。
       利用历史报表,能够以多种方式显示环境风速、电网电压、发电机转速、入网功率、入网累计发电量等参数的历史记录,方便进行对比、归档、分析、统计数据处理功能。

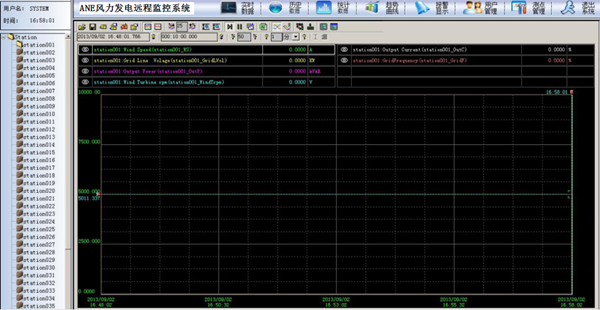

3、过程趋势和统计分析

       系统提供图形化的历史数据分析界面。每个窗口同时可以显示8支趋势笔,每支笔的起始时间、时间范围可以随意指定,因此用户可以对同一位号在不同时刻进行比较。可以随意选择区域进行放大。同时提供统计分析功能,可以对任何一段趋势曲线的统计值进行计算,帮助用户进行统计分析。趋势笔可以随意动态指定,并且可以保存到文件中,以便下次调用。


4、报警提示及查询

       监控软件提供实时/历史报警功能,支持限值报警、变化率报警和偏差报警,并且可设置报警延时和报警死区。可以跟踪测点的报警出现、报警确认、报警恢复等多种状态,每种状态单独记录,方便事故追忆和责任追踪。另外,支持报警设置的在线修改。
系统把报警处理作为数据对象的属性,封装在数据对象内,由数据库自动处理。


5、安全管理系统

       安全管理支持用户分组,用户继承所在组的全部权限,且可以定义拥有自己的私有权限。对窗口、各种点、各种操作等都提供了完整的安全保护机制,只有授权用户才可以操作。

 综述



       通过该系统,终端客户和维护人员可以随时在线监控各个风力发电机的运行状态,及时的收到报警信息,及时处理,避免出现故障影响系统安全,也免去了对各风力发电机的现场定期检查和巡视,有效提高工作效率,显著降低维护费用。
